【概要描述】本系統搭建的四立柱輪耦合道路模擬機，適用輕型乘用車，MPV，SUV，輕型商用車等車型。
汽車四立柱試驗臺
【概要描述】本系統搭建的四立柱輪耦合道路模擬機，適用輕型乘用車，MPV，SUV，輕型商用車等車型。
- 分類：汽車四立柱試驗臺
- 作者：
- 來源：
- 發布時間：2022-01-26 11:05
- 訪問量：
產品描述：
本系統搭建的四立柱輪耦合道路模擬機，適用輕型乘用車，MPV，SUV，輕型商用車等車型。
四立柱道路模擬試驗系統可以與環境倉配合使用，模擬不同氣候-和工況模擬條件下的疲勞/使用強度。適用于燃油車、混合動力車、電動車輛的測試。 四立柱系統由作動器，分油器，控制器和油泵組成。

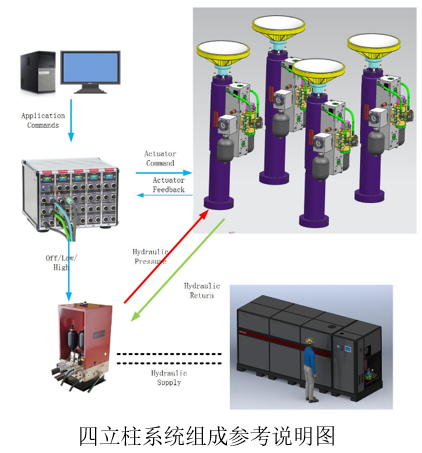

參考示意圖如下。
油泵提供高壓液壓油，液壓油通過分油器分配各作動器。油泵與分油器通過硬管路和軟管連接，分油器和作動器通過軟管連接。控制器通過LVDT，Delta P和Servo valve三套電纜與作動器相連，控制作動器的運行。
主要應用1 － 整車結構耐久性測試
通過路譜迭代和回放，實現道路模擬，對整車結構耐久性進行主要集中在0.6－100Hz范圍內的測試。
主要應用2 － 通常集成環境倉，溫度濕度，整車NVH或異響測試
對整車結構進行異響路面振動激勵，需要對系統流量和測試環境背景噪聲進行控制，系統配置和響應地基應當滿足NVH評估要求。
主要應用3 － 1DOF懸架系統耐久性測試
采用一個油缸托盤組成路譜迭代回放，實現道路模擬需要懸架固定載荷支架行程: 250mm，頻率: 0－100Hz，改變載荷支架，可以對減振器進行試驗
主要應用4 － 單軸零部件振動測試臺 零部件疲勞耐久性測試
零部件正弦掃頻測試 零部件異響檢測 可采用不同直徑的托盤，可配合不同的夾具以固定試件。
技術優勢：
1.針對汽車零部件、子系統及整機形成一套完善的測試解決方案。
2.靜音油源、液壓子站、液壓作動器及控制器產品系列齊全，可針對客戶 不同需求，提供最佳產品配置方案。
3.在實驗室基礎建設、設備布局、整體集成調試方面具有豐富的項目經驗。 應用領域：汽車測試領域，進行道路模擬疲勞耐久等試驗，適用多種車型。

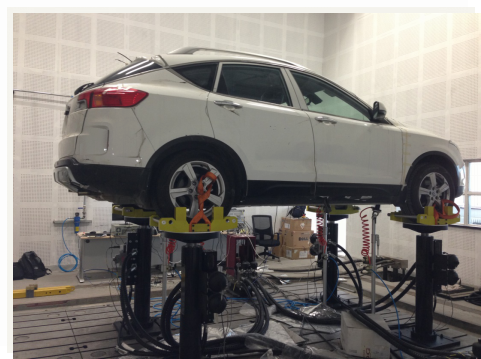

產品展示
